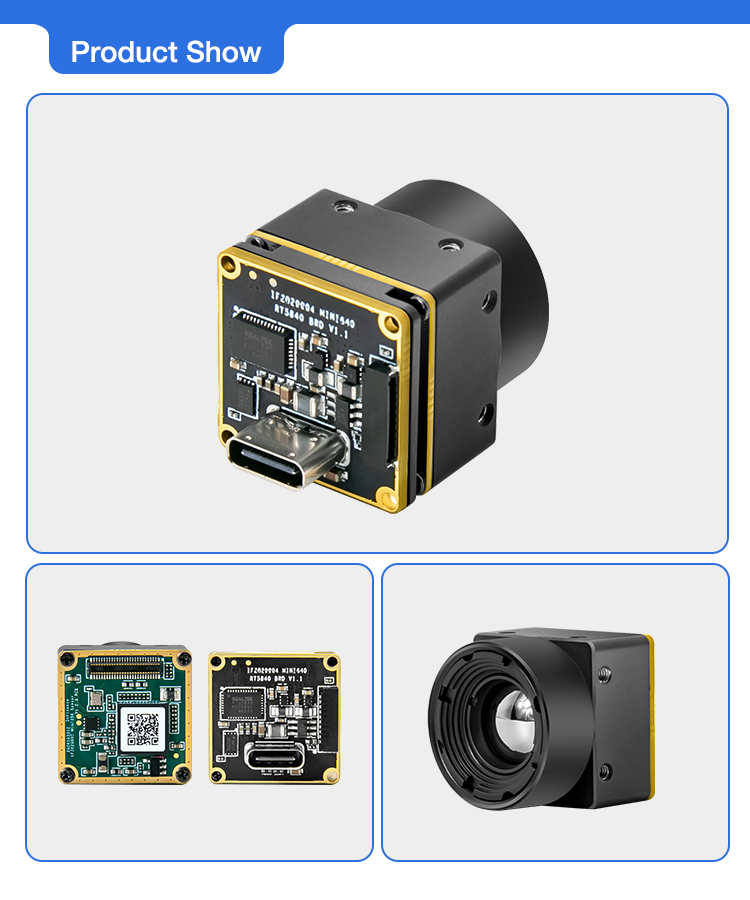

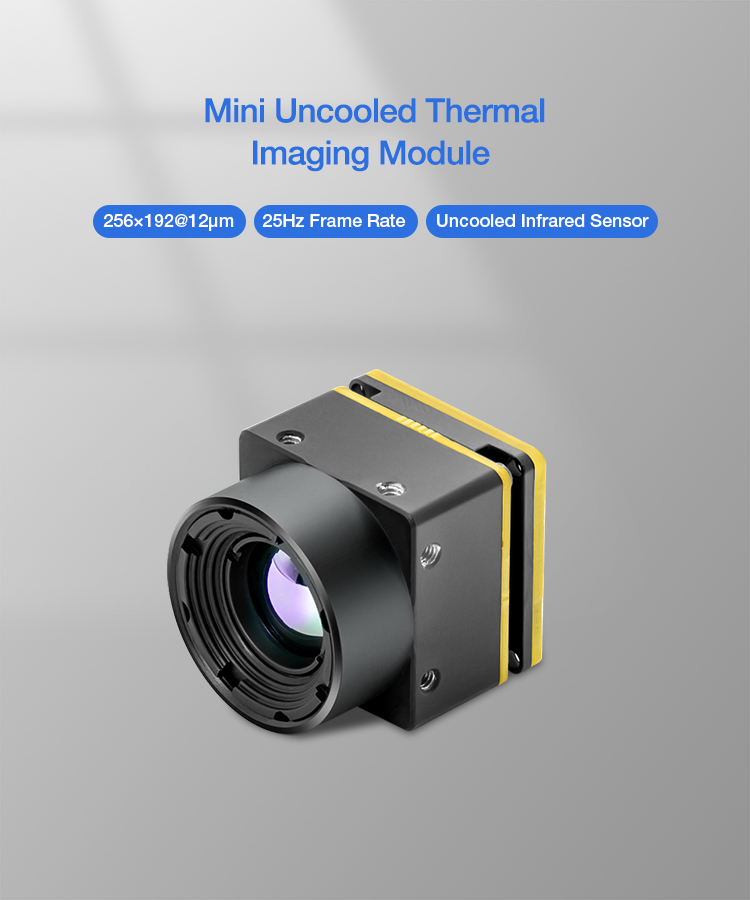

Mini 256 * 192 Infraruĝa Termika Fotila Modulo
mini 256*192/384*288/640*512 12um nemalvarmigita transruĝa longa ondolonga infraruĝa termika fotila modulo
Priskribo:
Mini adoptas novan mem-evoluitan 12μm VOx WLP-detektilon kaj estas ekipita per ASIC-pretiga blato sendepende evoluigita de InfiRay®, havante ekstreme malgrandan grandecon, pli malpezan pezon kaj pli malaltan elektran konsumon.

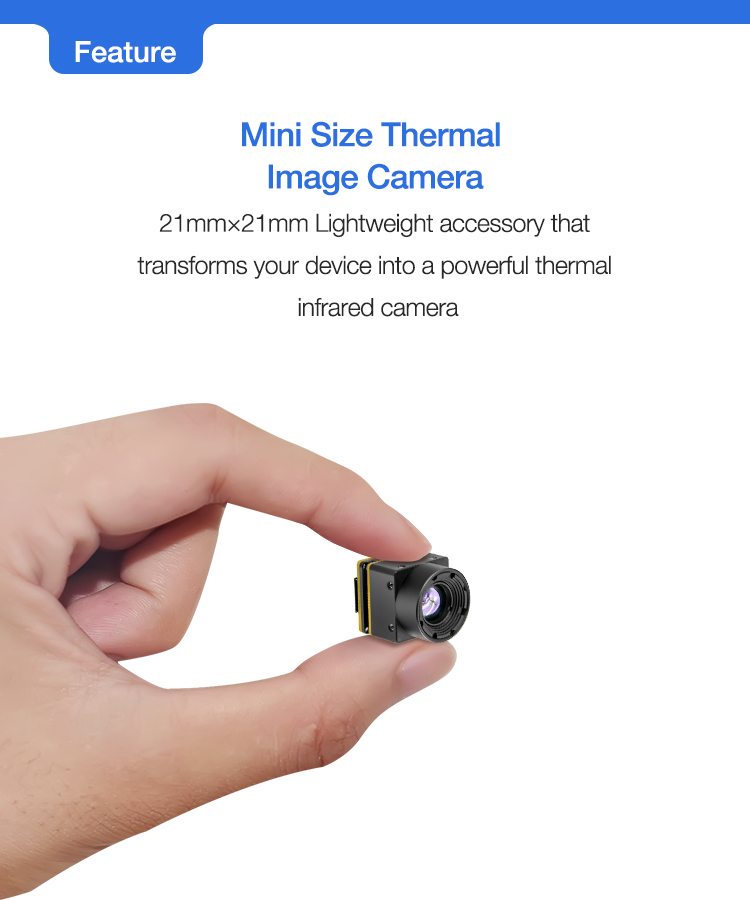

Ĝia 640-rezolucia termika modulo havas grandecon de 21mm×21mm, kiu estas tre taŭga por aplikoj kun ekstreme altaj postuloj kiel diversaj miniaturigitaj porteblaj aparatoj, porteblaj aparatoj kaj malpezaj UAVoj.
SPECADOJ:
| Sensilo | Nemalvarmigita VOx mikrobolometro |
| Spektra Bando | 8~14 μm |
| Framfrekvenco | 25 HZ |
| Pixel Pitch | 12μm |
| Termika Bildigo | |
| Alĝustigo de brilo | 0~255, nedeviga |
| Kontrasta Alĝustigo | 0~255, nedeviga |
| Poluseco | Blank-varma/Nigre-varma |
| Paletro | Subtenita |
| Cifereca Zomo | 0.25~2.0× kontinua zomo |
| Spegulo | Vertikala/Horizontala/Diagonala |
| Retiklo | Montri/Kaŝi/Movi |
| Bilda Pretigo | TEC-malpli algoritmo |
| Ne-unuformeca korekto | |
| Cifereca filtra bruoredukto | |
| Plibonigo de cifereca detalo | |
| Termika Fotila Elektroprovizo kaj Elektrokonsumo | |
| Eniga Proviza Tensio | Tridirekta: 1.8V, 3.3V, kaj 5V |
| Tipa Elektrokonsumo @ 25°C | ＜0.35W/＜0.50W |
| Termika Fotila Eligo kaj Komunikado-Interfaco | |
| Formato de Video Eligo | DVP/SPI |
| Laŭvolaj Ekspansiga Tabulo-Interfacoj | |
| Elektroprovizo | 5V-12V |
| Potenca Protekto | Protekto kontraŭ supertensio, subtensio kaj inversa konekto |
| Eligo kaj Kontrola Interfaco 1 | 1-kanala PAL analoga bilda eligo/OptionalBT.656 cifereca video-interfaco, I2C-kontrolo |

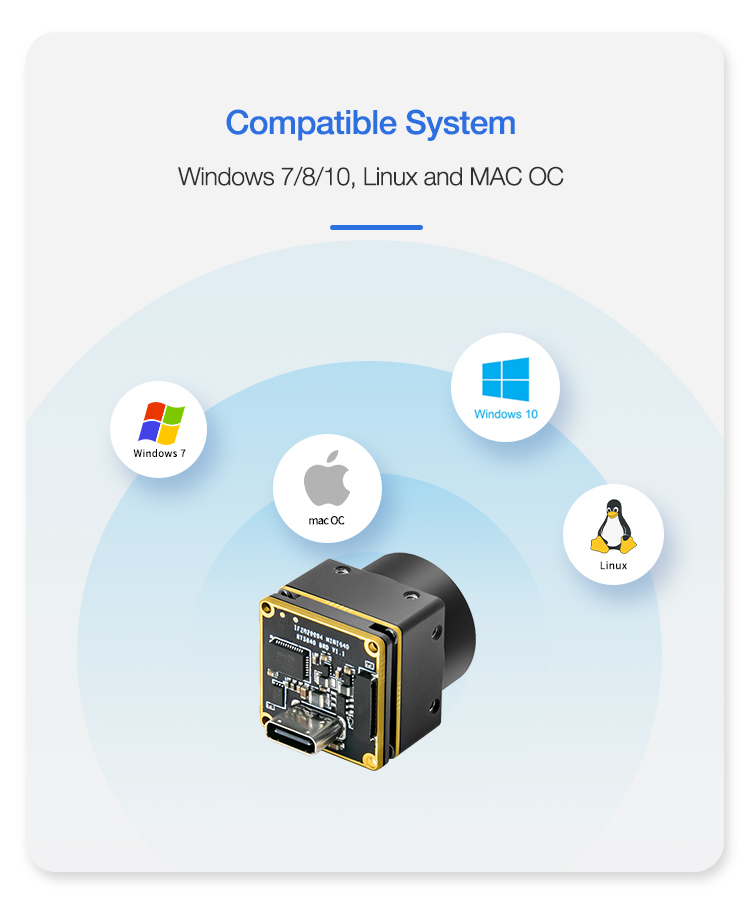

| Eligo kaj Kontrola Interfaco 2 | USB2.0-bilda eligo, SDK por Linukso/Vindozo |
| Fizikaj Karakterizaĵoj de Modulo (Lenso kaj flanĝo ne inkluzivitaj) | |
| Pezo | <8 g |
| Paka Dimensio | 21mm × 21mm |
| Mezurado de Temperaturo | Cela temperaturo de -20 °C ~ +150 °C: precizeco de ±2 °C aŭ ±2% de la legado (La pli granda regos @ ĉirkaŭa temperaturo de -20 °C ~ 60 °C) |
| Cela temperaturo de 0 °C ~ +450 °C: precizeco de ±5 °C aŭ ±3% de la legado (La pli granda regos @ ĉirkaŭa temperaturo de -20 °C ~ 60 °C) | |
| Mezura Metodo | Mezura Metodo |
| Medio Adaptabilidad | |
| Funkcia Temperaturo | -40 ℃ ~ 80 ℃ |
| Tenada Temperaturo | -50℃～+85℃ |
| Humideco | 5% - 95%, ne-kondensa |
| Vibro | 6.06g, hazarda vibro, ĉiuj aksoj |
| Ŝoko | 80g, 4ms, fina pinto segildenta ondo, tri aksoj kaj ses direktoj |
Trajtoj:
Ege malgranda grandeco, ekstreme malalta energikonsumo kaj ekstreme malpeza
Profitu de la grandvaloraj avantaĝoj de ASIC kaj WLP; Profitu de la malalta konsumo de ASIC; Mini-serio-termobilda modulo havas nur unu cirkviton, kiu estas ekstreme malpeza.
Mem-evoluinta Kerno
Kun altnivela algoritmo de detektado de bildoj, ĝi povas realigi aŭtomatan monitoran alarmon, averti areon kaj aŭtomatan celrekonadon aŭ spuradon; La interfaca programaro havas kompletajn funkciojn kaj amikan interagadon.Ĝi provizas diversajn monitorajn metodojn kiel 360° panoraman bildon, radaran bildon kaj ununuran kadran bildon, kaj diversaj parametroj de la aparato povas esti agorditaj; Kiam la monitorita celo aperas, ĝi povas alarmi per bilda tranĉaĵo, protokolo, sono kaj aliaj metodoj;
Altnivela algoritmo de detekto de bildoj
La alarmpozicio povas esti precize montrita en reala tempo sur la infraruĝa panorama bildo kaj 2D/3D elektronika mapo de GIS-sistemo, kaj ligi kun aliaj eksteraj aparatoj.Ekzemple, kombinita kun la ARD-alt-precizeca fora duobla-spektra frua averta bildiga spurilo, ĝi povas rapide lokalizi kaj rekoni la celon, kompletigi la alarman situaciorevizian procezon kaj registri la ligan procezon;
Altnivela bilda stabiliga algoritmo
Malgranda grandeco, personecigita koloro, facile instalebla kaj deplojita en diversaj medioj; 30V DC elektroprovizo, averaĝa potenco malpli ol 30w.La ordinara portebla energifonto sufiĉas por ĝi; Unu persono povas plenumi sian uzadon, instalon kaj sencimigon en duonhoro.Ĉefaj komponantoj: 1 tripiedo + 1 portebla nutrado + 1 tekkomputilo; Unu 640 infraruĝa radaro povas kovri la pafadon de 45 ekzempleroj 640×512 infraruĝaj monitoraj fotiloj, kaj la tonalto intervalo estas ĝustigita de -20° ĝis +40°, kio plu plibonigas la monitoran gamon de la infraruĝa radaro;
Aplikaj Kampoj:
Interreto kaj inteligentaj hejmaj aparatoj Provo de potencaj ekipaĵoj Temperaturo-mezurilo Nokta vizio, sekureca perimetro Fajroaverto kaj fajroestingado
